光伏环境监测仪

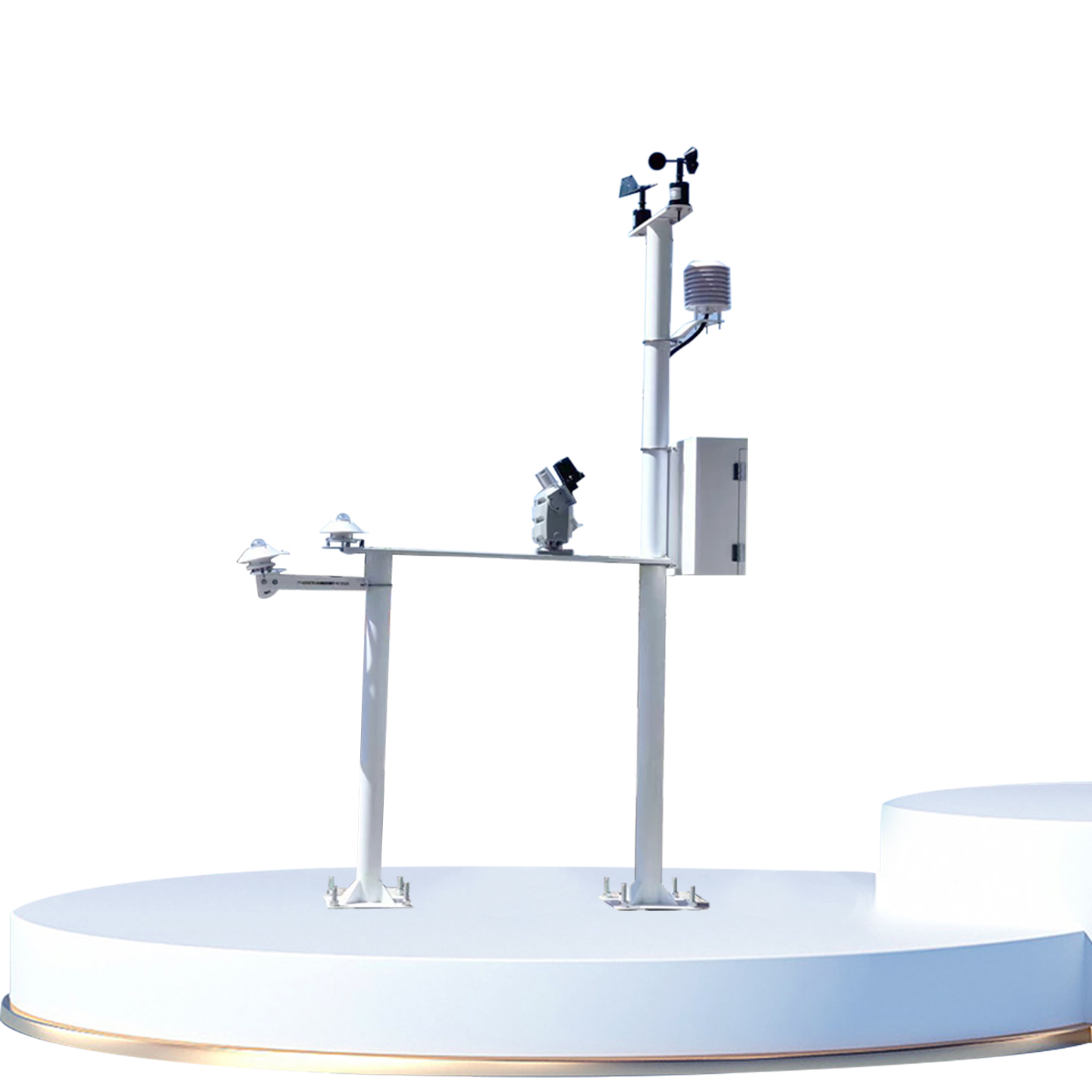

光伏系统环境监测仪(光伏气象站)由安卓系统采集器、太阳辐射表、风速风向传感器、室外环境温湿度传感器(带轻型百叶箱)、组件温度传感器、RS485 通讯、支架等部件组成,也可根据用户要求增加电池板斜面辐射、 散射辐射、反射辐射、太阳能直接辐射、雨量监测等测量参数。可完成对太阳能光伏系统的环境数据监测。系统整体美观大方,安装简易,数据采集稳定可靠,有系统版和 MODBUS 通讯协议版两种类型产品。
评论:0
型号 STQ-5
产品详情
资料下载
产品评论(0)

一、产品简介

    STQ-5型太阳能光伏电站环境监测系统是我们依据《财政部、建设部关于加强可再生能源建筑应用示范管理通知》、《关于加快开展可再生能源建筑应用示范项目验收评估工作的通知》、根据住建部有关专家指导各地可再生能源建筑应用示范项目中对太阳能光伏系统项目数据监测系统要求,并且在相关气候中心专家指导下研制开发的新型产品。

光伏系统环境监测仪(光伏气象站)安卓系统采集器、太阳辐射、风速风向传感器、室外环境温湿度传感器(带轻型百叶箱)、组件温度传感器、RS485 通讯、支架等部件组成,也可根据用户要求增加电池板斜面辐射、散射辐射、反射辐射、太阳能直接辐射、雨量监测等测量参数。可完成对太阳能光伏系统的环境数据监测。系统整体美观大方,安装简易,数据采集稳定可靠,有系统版和MODBUS 通讯协议版两种类型产品。实时数据更新周期为1分钟(每分钟采集6次样本,去掉2个极值后的4个样本取平均、风向进行矢量计算);总辐射日累计值更新周期为1小时。本资料中主要针对MODBUS 通讯协议版进行详细介绍。

该产品是适应目前新能源开发利用大趋势下的高科技系统产品;可广泛应用于各太阳产品检测所、气候中心、太阳能基板厂家、逆变器厂家品的检验系统。

二、6要素配置清单如下:

序号

名称

数量

备注

1

RTU遥测终端机

1

安卓系统,5寸触控制屏,主采集器电路带防雷设计,内置SD存储卡,4G通讯可远程升级

2

机箱

1

规格300mm*400mm,碳钢材质,喷漆微镀锌工艺,内置接线排及电源模块

3

太阳总辐射表+24小时辐射累积量

1

含传感器电缆,热电堆原理,双层石英玻璃罩,带调节安装固定板,辐射表加计算显示24小时太阳辐射日累积量

4

辐射采集变送

1

含通讯线缆,连接总辐射表

5

室外温湿度传感器

1

含传感器电缆,放置在专用轻型百叶箱中

6

风速传感器

1

含通讯线缆,三杯式

7

风向传感器

1

含通讯线缆,0-360度全方位

8

组件温度传感器

1

含通讯线缆,标配10米线

9

轻型百叶箱

1

含安装支架

10

3米气象站支架

1

铁质喷漆喷塑工艺,防水防腐蚀,含固定螺栓

11

传感器横臂

1

含抱箍、固定盘

12

风横臂

1

带传感器固定盘

13

通讯线缆

1

标配10

14

通讯协议

1

MODBUSTCPMQTT

15

技术安装说明书

1

含设备安装、通讯规约、安装示意图等内容

16

出厂配置清单

1

设备清单

17

通讯协议

1

MODBUS RTU通讯规约

18

软件(可选)

1

B/S架构,PC+手机APP


三、10要素配置清单如下:

序号

名称

数量

备注

1

RTU遥测终端机

1

安卓系统,5寸触控制屏,主采集器电路带防雷设计,内置SD存储卡,4G通讯可远程升级

2

机箱

1

规格300mm*400mm,碳钢材质,喷漆微镀锌工艺,内置接线排及电源模块

3

温湿压一体传感器

1

含通讯线缆,温湿压一体探头

4

轻型百叶箱

1

温湿压传感器防辐射通风罩

5

风速传感器

1

含通讯线缆,三杯式

6

风向传感器

1

含通讯线缆,0-360度全方位

7

组件温度传感器

1

含通讯线缆,标配10米线

8

全自动辐射监测仪

1

全自动跟踪太阳辐射跟踪装置,驱动原理步进电机驱动电机类型直流电机

9

总辐射表

含传感器电缆,热电堆原理,双层石英玻璃罩,带调节安装固定板,辐射表加计算显示24小时太阳辐射日累积量

10

散射辐射表

含传感器电缆,热电堆原理,双层石英玻璃罩,辐射表加计算显示24小时太阳辐射日累积量

11

直接辐射表

含通讯线缆,热电堆原理,辐射表加计算显示24小时太阳辐射日累积量

12

辐射采集器通讯器

3

连接三项辐射表再进入主机箱

13

3米气象支架+1.5辐射支架

1

3米气象支架+1.5辐射支架,铁质喷漆喷塑工艺,防水防腐蚀,固定螺栓

14

传感器横臂

1

含抱箍、固定盘

15

风横臂

1

带传感器固定盘

16

通讯线缆

1

标配10

17

通讯协议

1

MODBUSTCPMQTT

18

技术安装说明书

1

含设备安装、通讯规约、安装示意图等内容

19

出厂配置清单

1

设备清单

20

通讯协议

1

MODBUS RTU通讯规约

21

软件(可选)

1

B/S架构,PC+手机APP
