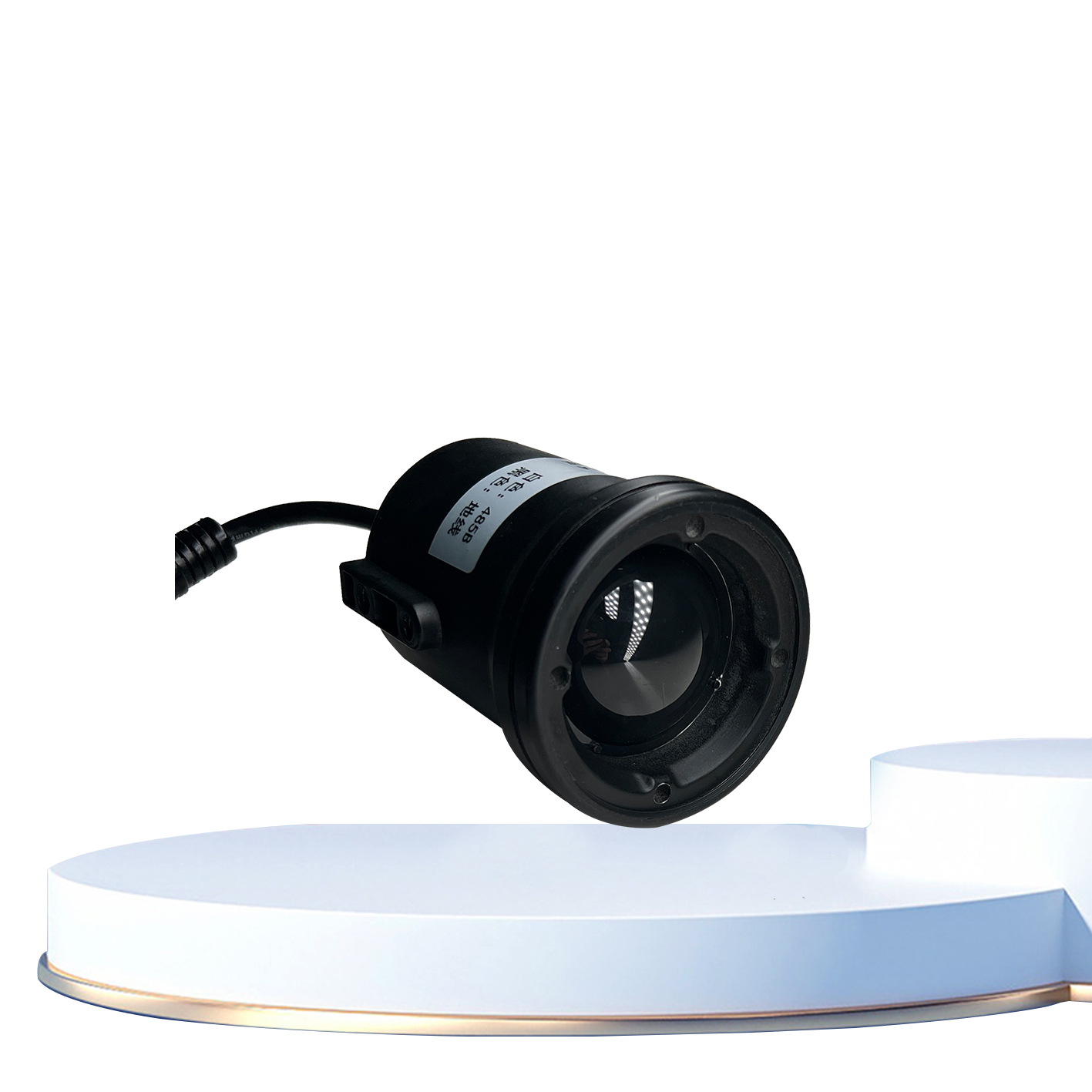

HQ-S110雷达水位计（80G）

一、产品简介

HQ-S110（80G）雷达水位计，也叫雷达液位计，其主要作用是用来进行水利检测、污水处理和防洪预警等。其主要测量原理是从雷达水位传感天线发射雷达脉冲，天线接收从水面反射回来的脉冲，并记录时间T，由于电磁波的传播速度C是个常数，从而得出到水面的距离D。

二、特点

76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到70m, 盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，3.6V锂电池供电，485、TTL、NB通信，无需现场布线使得安装便捷简易。

Ø 基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

Ø 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

Ø 最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。

Ø 一体化透镜设计，体积精巧。

Ø 显控和液位计采用分离设计，可定制。

Ø 支持NB无线传输，可配置上传周期。

Ø 低功耗运行，寿命大于3年。

Ø 水位超上、下限（可配置）上传报警信息。

Ø 支持手机蓝牙调试，方便现场人员维护工作（后续版本支持）。

三、原理解剖

雷达液位计通过天线发射窄且能量很低的微波脉冲信号，这个脉冲信号以光速在空间传输，遇到被测介质发生反射，反射信号被仪表接收，发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表的的距离成正比，通过测量发射与接收的时间间隔，来实现天线至介质表面距离的测量。

管式土壤墒情仪又名土壤水分测量仪、土壤墒情测量仪，是一款以介电常数原理为基础的传感器是一款以介电常数原理为基础的传感器。能够针对不同土层的土壤水分含量进行动态观测，而且是进行快速、准确、全面地观测，让人们实现对土壤的高度感知。

土壤水分测量仪采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：

四、技术参数

五、适用领域

适用工况;江河，湖泊，水库，灌区，水电站、城市内涝等需要监测预警水位的领域。
