可视化水雨情自动测报系统

发表时间:2023-05-04 17:40作者:小慧
文章附图

一、概述

目前,我国水利信息化主要存在一些问题,具体为:各个河道干支分布广、距离远、工程技术人员有限,只能轮流查看各个河道,无法及时发现有病险的河道,各个河道没有联网,无法将数据及时传送到水利信息中心,无法集中监测河道,信息未共享,无法为汛期的防洪调度工作提供科学有效的决策依据。水雨情监测预警站对河道、水库、水渠的水、雨情进行全天候在线监测;监测中心应用软件对相关数据进行快速的分析和处理,并无缝对接山洪灾害预警信息发布平台。河道水位雨量监测是实时掌握河道水情变化,科学预警洪涝灾害、提升防汛指挥能力、降低雨洪灾害损失的重要手段。

水位雨量监测站主要应用于河道、水库、湖泊、明渠等区域内的水位、雨量的实时数据监测。


二、系统组成

HQA-YS小型水库水雨情测报系统主要由遥测站(自动雨量站、自动水位站、图像视频站等)和平台管理中心组成。遥测站主要监测各个地区的实时水位、降雨量、现场图像等数据信息,并上传至平台管理中心。平台管理中心通过水雨情监测预警平台,接收并处理由遥测站发出的数据,根据需求向决策者预警决策信息。同时系统可通过WEB、移动端、短信等方式快速发布相关水雨情或预警信息。水库(湖泊)水雨情监测系统为典型的物联网系统,分为传感层、传输层、平台层、应用层。


2.1系统实现目标

1)实现对雨水情信息进行实时性采集,以及水位和雨量报警通知,保障系统信息的高效性、及时性、准确性、充分性。

2)所有观测点数据通过无线网络直接传输至监控中心“雨水情自动监测系统”,在电子地图可视化界面中直观显示各测点雨水情信息、水位情况及警戒状态;在发生报警时,系统可自动发出报警信号,如:系统弹出信息、发出声音提示,向相关部门指定人员发出报警短息通知。

3)系统开发坚持先进实用、稳定可靠的原则,并具备良好扩展性、兼容性和开放性,为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。

4)系统可以接入视频摄像头,可实时监测现场视频画面。

2.2系统总体设计

HQA-YS小型水库水雨情测报系统一般由以下几个方面组成:

远程视频监控+语音播报(超限报警)+LED显示屏现场实时观测,可选用海康威视界限报警摄像头,当人员出现在预警界线内,监测主机自动发动报警信息至管理平台和巡检人员,当巡检人员接到短信或电话报警时,通过手机端安装的APP远程喊话,现场语音大喇叭实时播放语音,如水位超限时也会自动播报当前水位值及其他参数值。

视频图像功能

* 对水边滞留人员特征、滞留事件、行为特性进行智能判断、历史案件自动匹配调取。

1)人员预警

人员预警是指针对重要监测设备、危险水域安全进行的监控,当人员穿越安全警戒线

时,智能摄像机实现主动报警,同时系统可以通过前端喇叭实现语音投放。

2)违法游泳监控

在游泳高发区沿岸布置智能分析摄像机,当有人员穿越虚拟警戒线即可主动报警,同时

系统可以通过前端喇叭实现语音投放,进行提前规劝离开,防止发生意外事故。

3)非法垂钓

在禁止垂钓区域布置智能球机,根据人员垂钓特征:对于特定区域内逗留、徘徊的人进行分析,当目标超过设定的时间,系统会对疑似垂钓行为进行报警。

(4)库区内工程车识别

识别半拖车、吊车、货柜车、搅拌车、密斗货车、平板货车、全拖车、沙石车、推土机、挖掘机、压路机、一般货车、装载机等工程车和货车,车辆进入水库管理范围内,自动识别并发出警报。

5)人员非法,闯入识别

指定管理范围区域,监控范围内的外部人员,自动识别人体,一旦发现有人跨过指定区域,就实时发出预警,短信或电话通知管理人员,管理人员可通过手机APP远程喊话,现场语音大喇叭就会及时发出语音警告。

6)水库大坝出入口人车识别

在水库大坝管制的出入口和主要大路路口部署卡口摄像机,能够同时支持人脸、人体、机

动车、非机动车捕获抓拍功能,采用深度学习人脸分析算法、车辆分析算法,支持前端人脸比

对,支持车辆检测,对车牌识别并抓拍。


四、RTU遥测终端机

将采集到的传感器数据、视频画面通过4G发送至云端和手机端,也可以发送至相应监管部门的服务器。

规格参数:

3路RS485接口,5路开关量输入,1路USB接口,1路音频接口,GPS定位*,5寸显示屏*

支持GPRS、4G、WiFi、有线以太网数据传输

可设置(默认1分钟)

可设置(默认1分钟)

水位计、流量计、水质传感器、气象传感器等

流量计算方式

流速水位换算流量、闸位水位换算流量、固定堰槽换算流量

内置16M FLASH和1G TF存储卡,**可支持256G TF卡,一分钟存储一条数据,可以存储不少于1年

12-24V

100mA 12VDC

300mA 12VDC(不含传感器)

数据导出方式

USB本地导出或远程平台导出

设备没有信号或掉线可以缓存补发至少3个月的数据

同时向多个中心站和端口发送数据,默认支持4个中心站,每个中心站支持不少于3个端口



无屏版、5寸屏、7寸屏

-30-65℃

扩展功能

可外接继电器模块、模拟量转485,模拟量输出模块,液晶或者LED屏显示器、摄像头等。



五、水利信息化云平台

慧渠物联凭借多年科技防汛排涝预警研发的经验,综合运用物联网、云计算、大数据、自动化控制等先进技术,打造了一套集实时监测、自动上传、预警发布、指挥决策、分析总结为一体的城市防涝感知协同系统,实现了城市防涝应急调度的“实时性、可视性、智能性、共享性”目标,为城市防汛防涝工作建立了一个贯穿汛前、汛中、讯后全流程的业务支撑系统。

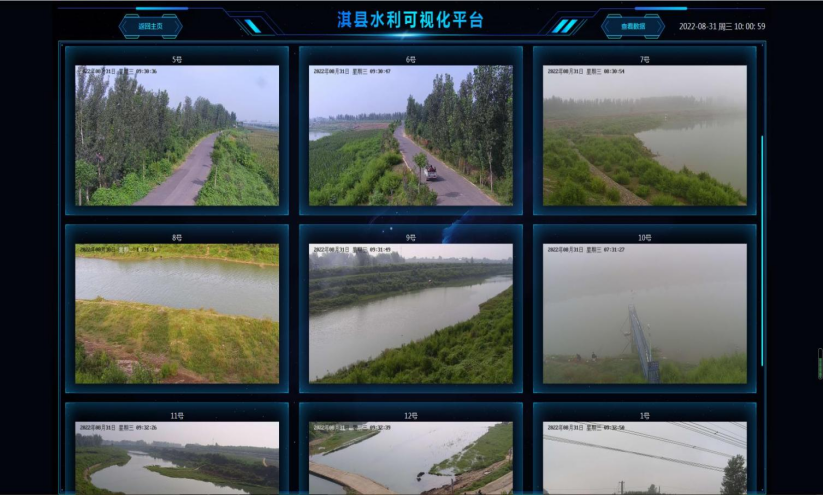

可以将遥测终端机采集到的传感器数据发送到服务器上,主要用于展示各个站点的水位、流速、流量等信息。其功能为:站点的管理,全部站点实时数据的查看,单个站点的实时数据、历史数据、报表、曲线、历史图形、站点图片抓拍、站点视频、数据导出、EXCLE 报表、GIS 地理信息数据、单站多数据对比,多站数据 对比,预警预报。遥测终端机支持的协议是 SL651-2014 水文通讯规约。
