1、产品概述
HQA-6农业气象站是目前国内较先进的农田监测系统，所采集的农作物信息可随时传输到实验区数字显示平台，可对农业物长势、墒情、苗情、虫情等进行可视化远程自动大田四情监测，为科学指导农业生产提供及时准确的依据。

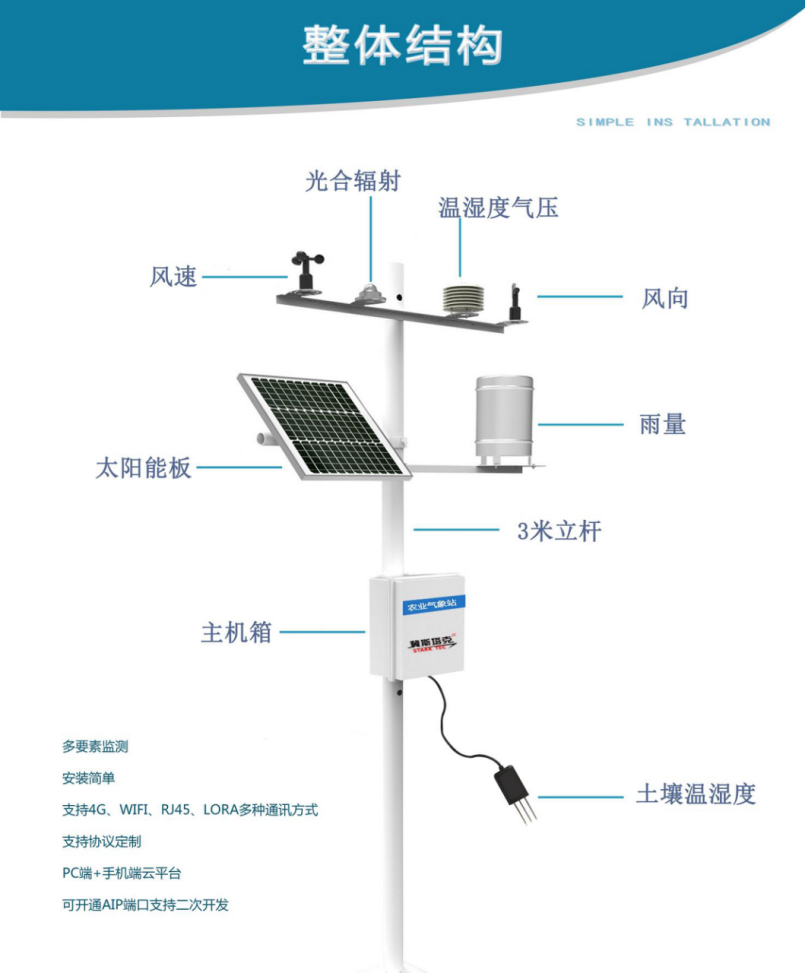

HQA-6田间气象站是目前国内先进的农田监测系统，所采集的农作物信息可随时传输到实验区数字显示平台，可对农业物长势、墒情、苗情、虫情等进行可视化远程自动监测，为科学指导农业生产提供及时准确的依据。这套系统能够对蔬菜长势、太阳辐射指数、光照强度、空气温湿度、风速风向、土壤水分和温度进行实时监测，设备主要由现场相关气象传感器、采集器、LED显示屏（可选）、GPRS无线传输系统、太阳能供电系统（可选）、现场小型气象站支架组成。可采集空气温度、相对湿度、光照强度、太阳辐射、光合有效、CO2浓度、土壤温度及土壤湿度相关参数信息，也可根据用户实际需要更换或扩展相关检测参数。

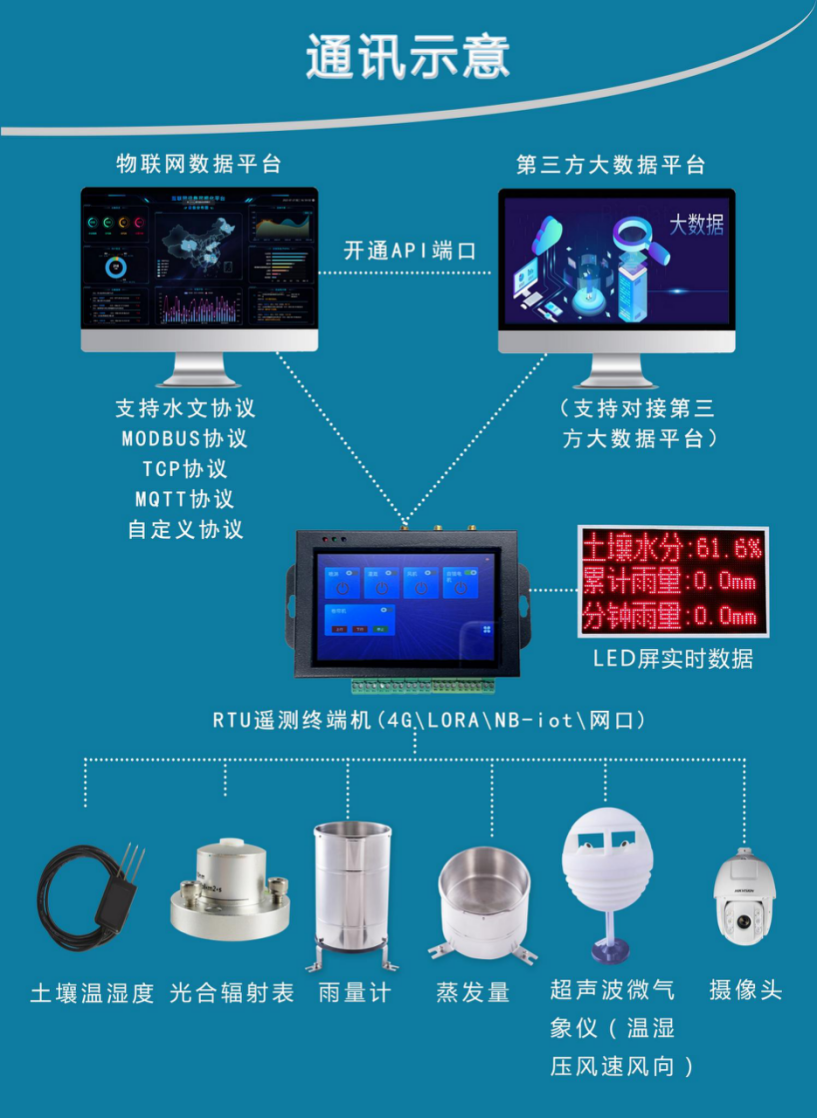

HQA-6气象站采集到的各种参数信息，即可以存贮在采集器内，由管理人员定期下载，也可以通过GPRS向中心站实时传递数据。系统可选配LED显示屏实时更新显示数据，且在几十公里外的中心站的上位机也可实时查看数据信息，并定期下载。

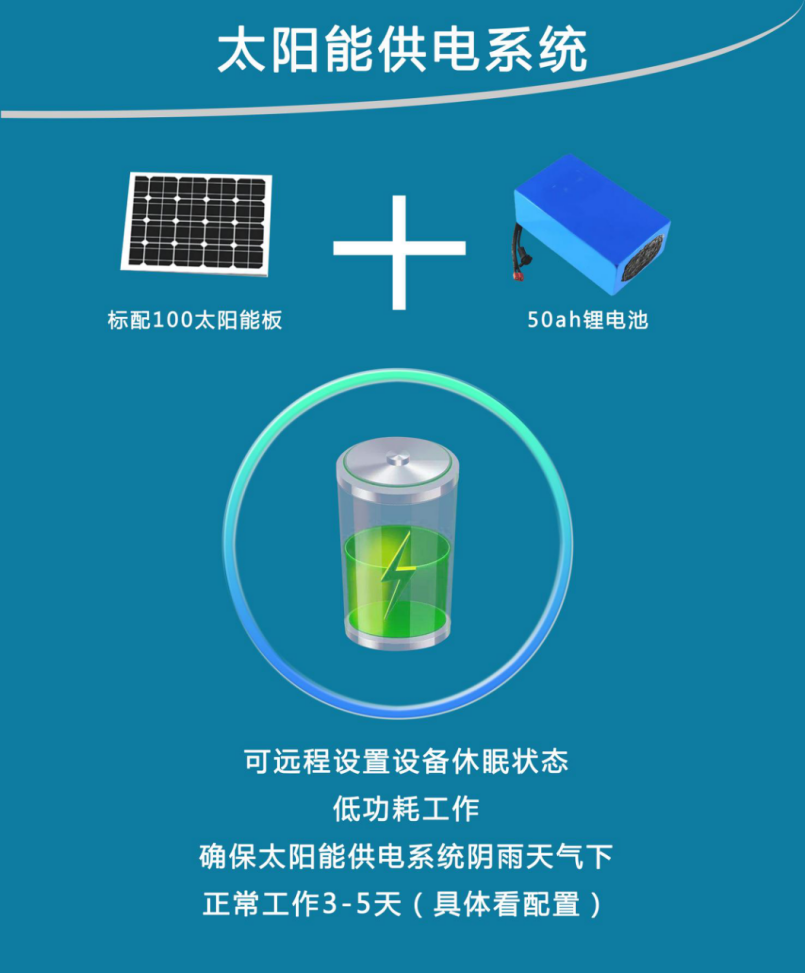

太阳能供电系统：
农业气象站配置清单：
序号 | 名称 | 数量 | 备注 |
1 | RTU遥测终端机 | 1套 | 金属机箱，安卓系统，5寸/7寸液晶触控屏，人机交互界面，内置1G/SD内存卡、传输方式：4G/WIFI/网口，支持TCP、MQTT、modbus、定制协议，可远程升级 |
2 | 温湿压一体传感器 | 1套 | （含传感器电缆，探头放置在室外专用轻型百叶箱中） |
3 | 风速传感器 | 1套 | （含传感器电缆，合金材质） |
4 | 风向传感器 | 1套 | （含传感器电缆，合金材质） |
5 | 光合有效辐射表 | 1套 | （含传感器电缆，光量子数） |
6 | 雨量传感器 | 1台 | （含传感器线缆，翻斗式不锈钢材质） |
7 | 土壤温湿度传感器 | 3支 | （含传感器线缆，FDR原理） |
8 | 土壤PH传感器 | 1支 | （含传感器线缆，PH电极） |
9 | 土壤EC传感器 | 1支 | （含传感器线缆，电导率石墨电极） |
10 | 支架 | 1套 | （3米支架，镀锌喷塑防水工艺，含固定横臂、螺栓等） |
11 | 供电 | 1套 | 可选：DC12/24V、AC220V、太阳能供电系统、AC220V+太阳能供电系统双供电系统 |
12 | 附件 | 1套 | 产品说明书、安装工具等 |
13 | 可扩展功能 | 户外LED显示屏、摄像头。土壤EC、PH、紫外辐射等其他传感器 |
3、技术参数
监测参数 | 量程 | 分辨率 | 精度 |
空气温度 | -40-60℃ | 0.1℃ | ±0.3℃(@25℃） |
空气湿度 | 0-100 %RH | 0.1%RH | ±3%RH(0-90%RH） |
大气压力 | 300～1100h Pa | 1h Pa | ±3% |
风速 | 0-60m/s | 起动风速0.3 | 0.3m/s |
风向 | 0-360° | 0.1° | ±2° |
雨量 | 0-200mm/h | 0.2mm | 误差<10% |
光合有效辐射 | 0-4000μ•mol•m2•s | 400-700nm | 15—70μv/μ•mol•m2•s |
土壤温度 | -20-80℃ | 1℃ | ±1℃（25℃） |
土壤湿度 | 0-100%（m3/m3） | 1% | 2% |
土壤PH | 0-14PH | 1 | 1% |
土壤EC | 0-20mS | 0.01mS | 1ms |
主采集器（箱） | 1. 显示屏5寸/7寸电容式触控屏，人机交互界面。 2.采集数字端口3路RS485，可以远程修改波特率通信协议等。 3.采集开关量端口5路开关量，可以远程修改开关量接口功能。 4.USB接口1路，支持U盘数据导出，对接摄像头可以拓展网口。 5.音频接口1路，支持对接音频设备，超限自定义语音报警、手机远程喊话可远程修改语音播报内容。 6.定位内置GPS定位模块。 7.SD存储卡标配1G，可扩256G。 8.LED显示屏对接支持单色、双色，远程可以修改屏幕显示内容，超限联动屏幕切换显示内容。 9.流量卡内置100/M/月。 10.通讯方式兼容4G、WiFi、网口、LORA。 11.触摸屏画面和按钮内容等均支持用户自定义设置，通过后台可以远程配置屏幕数据图标，数据格式，单位，增减传感器单元及控制单元通信协议等。 12.开机自检传感器故障，通信故障，网络故障等。 13.远程配置后台账号下的所有采集器的管理、更新升级、修改配置，故障查询、操作记录查询，支持自动化设置LED屏规格大小及颜色（红、黄、绿）、包括字体大小的设置，支持自定义逻辑配置，用户可以建立传感器和控制器的逻辑关联，实现自动控制，地图查看设备所在位置等功能。 14.通讯协议支持TCP、MQTT、modbus、定制协议。 15.支持远程刷机、远程升级。 |
支架 | 3米、6米、10米可选 |
供电系统 | ①太阳能板50/100W+锂电池30AH/50AH，②AC220V市电，③双供电系统 |
摄像头 | 海康威视枪机、球机等 |
LED屏 | 支持单色、双色、三色屏，可设字体大小，规格可定制 |
