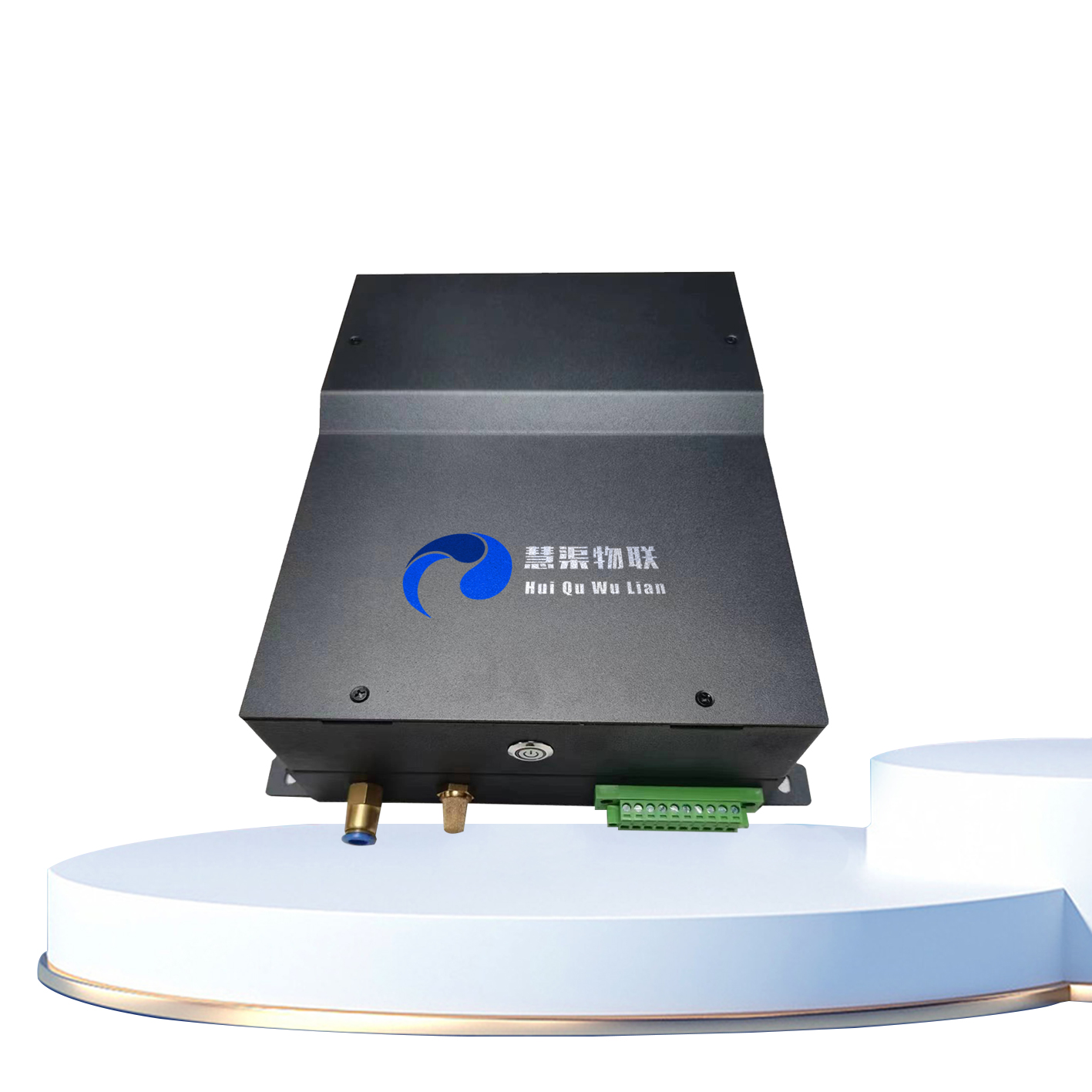

HQ-S200气泡式水位计

HQ-S200气泡水位计适用于需要连续精确测量水位的环境,因不需要建水位井,对水文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测,气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。
评论:0
产品详情
资料下载
产品评论(0)

一、产品概述

HQ-S200气泡水位计适用于需要连续精确测量水位的环境,因不需要建水位井,对水文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测,气泡式水位计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等特点。

水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应器件而发明的数字式充油芯体。由于数字式硅电容的高集成化和3D-MEMS技术特点,在对测点压力测量的同时对测点温度也进行测量,压力测量具有很高的精度一般为0.05%,相对较其他传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。


二、工作原理

气泡式水位计内部的气泵产生压缩空气,流经专用气流线,按设定好的间隔进入气室,在气室里,气泡均匀地冒出来进入水中。

气泡室孔上水的液位(h)与测量管内流体静压(P)建立关系如下:

       P = ρgh

那么,假设液体的密度保持不变,则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力,就可以换算出当前的水位了。这就是气泡式水位计测量液位的基本原理。


三、产品特点

超低功耗静态电流≤15mA

多工作模式定时采集,定量采集(可实现超低功耗,智能判断调节气泵工作间隔及时间,保证数据实时性的同时**限度降低功耗)

支持实时采集带按键,短按实时采集,长按校准传感器

2M字节固态存储循环记录17万条数据(带有时间标签)

多参数可设置液体密度,测量间隔,触发间隔,设备时间,通讯地址(数字)

集成净化功能,过载保护


技术参数

型号

HQ-S200

量程

0~30m, 0~60m (量程可选)

精度

±0.05% FS

分辨率

1mm / 0.1mBar

测量间隔

5min - 1h

输出

RS485(MODBUS-RTU)、4~20mA、RS232(定制)

供电

10VDC~14VDC,正常12VDC

测管直径

φ8mm

存储时间

≥10年

工作环境

操作温度:-20~60°C,存储温度:-35~85°C,相对湿度:10~95%

保护等级

IP65


五、应用领域

气泡水位计具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长的特点,特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合如:水利水文、大坝上下游、海洋、地下水、石油、化工、污水处理厂、城市排水泵站等监测。
