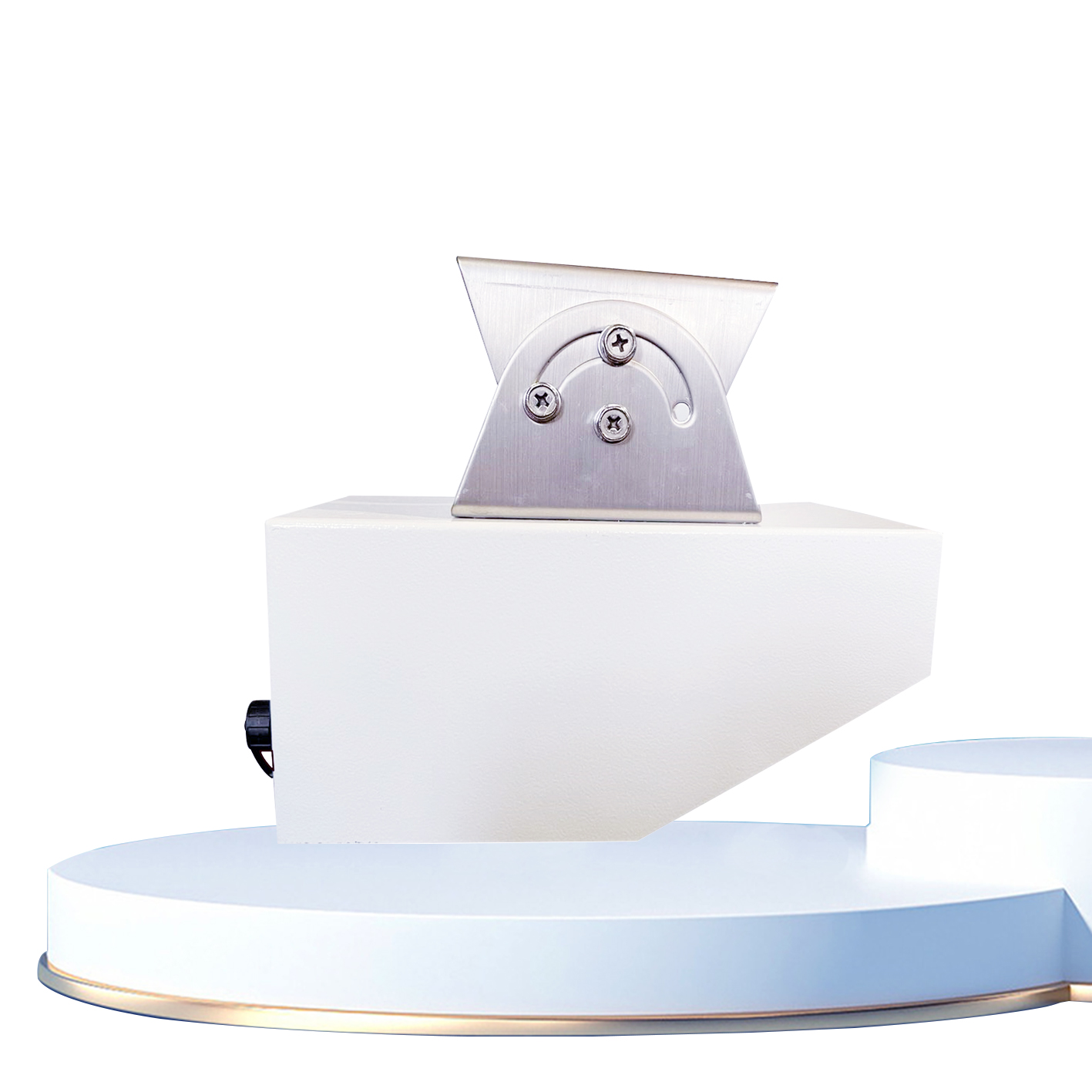

雷达流量计 型号HQ-L100

HQ-L100型雷达流量计是自主设计制造的一款高精度、低功耗、适用场景广泛的非接触式雷达流量计。该产品具有高精度,高聚焦,智能化,抗干扰,低功耗,安装方便,免维护等优点。产品采用自主核心技术-ChannelPro模型进行量水的计算,并考虑明渠周围环境影响进行修正。数据通过串口和无线输出,可灵活的应用于流量的远程监控和控制。
HQ-L100型雷达流量计是一种非接触式雷达检测计量产品,极为适合量水领域内对精度和防护等级有高要求的量测场景,开阔水域和狭窄水道均可适用。可广泛应用于灌区信息化、江河流量监测、等项目。可主要用于农业灌溉干渠、支渠、斗渠、农渠、毛渠等输水渠道、江河、涵洞,等具体场景的流量监测。
评论:0
产品详情
资料下载
产品评论(0)

一、产品介绍

HQ-L100型雷达流量计是自主设计制造的一款高精度、低功耗、适用场景广泛的非接触式雷达流量计。该产品具有高精度,高聚焦,智能化,抗干扰,低功耗,安装方便,免维护等优点。产品采用自主核心技术-ChannelPro模型进行量水的计算,并考虑明渠周围环境影响进行修正。数据通过串口和无线输出,可灵活的应用于流量的远程监控和控制。


二、主要特点

一体式设计:产品集成了流速和水位雷达传感器,采集、数据存储、流量计算及外壳于一体,实现水位采集传输和流量计算。

高测量精度:水位测量分辨率0.1mm,最高测量精度+/-3mm。

超低流速测量:产品最低能测量0.05m/s的超低水流速度。

超低功耗:**测量电流≤150mA@12V。

安装便捷:随产品配送支架,适用横杆,桥梁及其他场景下的快速安装。

三、产品参数

雷达传感器

水位量程

0.4m-40m

流速量程

0.05m/s~20m/s(与水流情况相关)

水位测量盲区

≤40cm

流速测量盲区

水位测量精度

≤+/-3mm

流速测量精度

±1%FS

水位测量分辨率

0.1mm

流速分辨率

0.01m/s

水位雷达工作频率

24G

流速雷达工作频率

24G

水位雷达波束角

全角11°

流速雷达波束角

14 x 32゜

发射功率

20dBm(水位)26dBm(流速)

天线类型

平面微带阵列天线

调频方式

水位雷达FMCW,流速雷达CW

测量间隔

1 ~ 5000min

外壳特性

外壳材料

铝合金壳体,PC面盖盖

尺寸

190mm×110×100mm

重量

2.0Kg(不含安装架)

颜色

主体银色,面盖白色

防护等级

IP68

水平仪

指示灯

电源&功耗

数据传输

RS232或RS485 Modbus,

工作电压

9-28V,推荐12V

待机功耗

0.1mA@12V

工作电流

≤150mA@12V

电源

外接电源

其他参数

工作温度

-40℃- +80℃

储存温度

-40℃- +80℃

相对湿度

40℃,95%RH

防雷

2KV


四、应用领域

HQ-L100型雷达流量计是一种非接触式雷达检测计量产品,极为适合量水领域内对精度和防护等级有高要求的量测场景,开阔水域和狭窄水道均可适用。可广泛应用于灌区信息化、江河流量监测、等项目。可主要用于农业灌溉干渠、支渠、斗渠、农渠、毛渠等输水渠道、江河、涵洞,等具体场景的流量监测。
