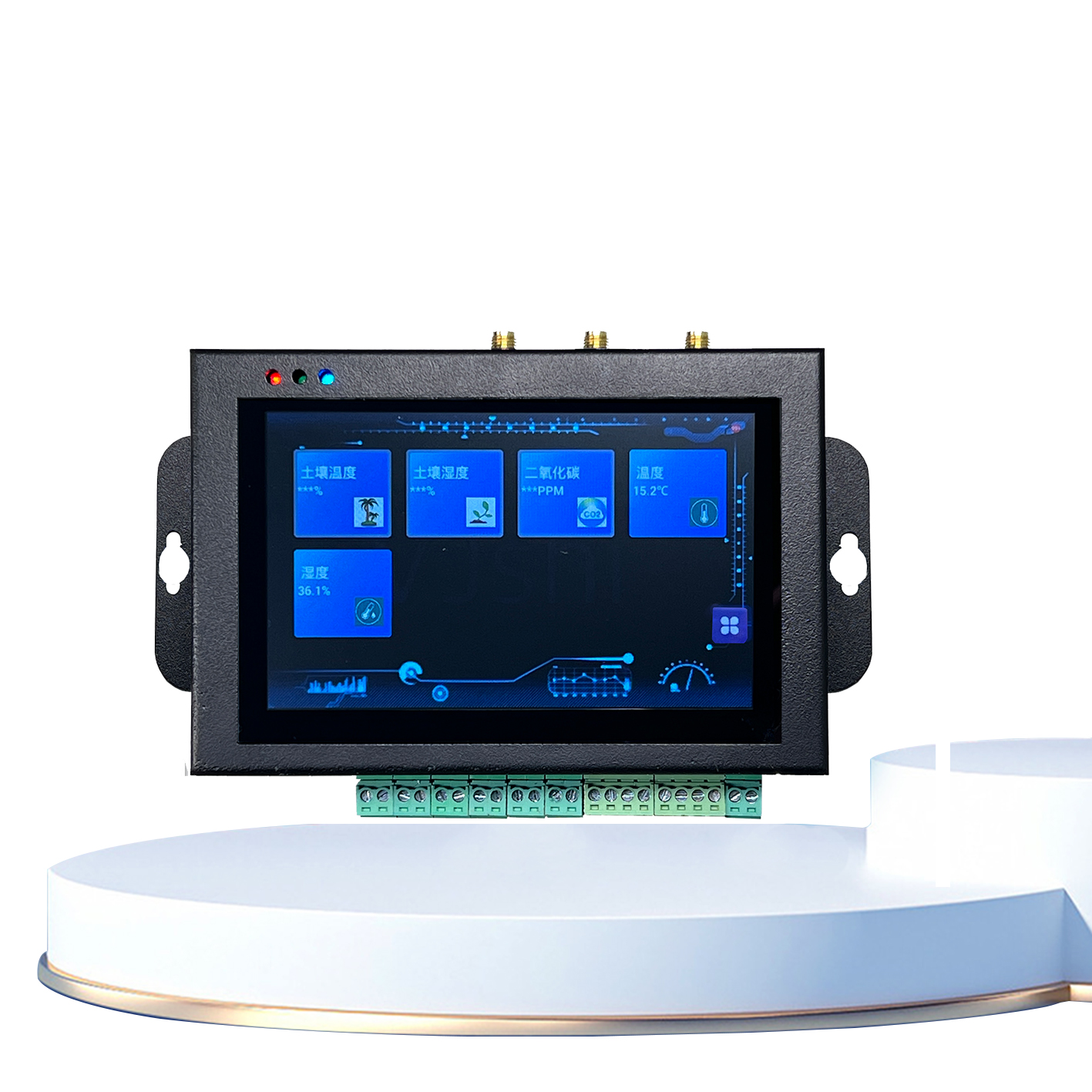

一、产品概述
HQ-R7系列遥测终端，是一款集HMI、物联网、DTU、触摸屏为一体的多功能采集控制主机，可外接多种传感器、继电器、摄像头、 PLC、变频器等，远程配置平台自带强大的不断增加的传感器、控制器知识库，可实现多功能集成类系统的快速配置、逻辑自定义设置、界面设置等。同时支持MODBUS、TCP、MQTT或国标212协议或自定义协议等对接客户平台，实现远程人机交互、远程下载更新程序等。
二、产品功能
1.远程联网，支持4G/5G、WiFi、网口多种通信方式。
2.支持云透传。可远程编程、上下载、固件升级、诊断、监控及调试PLC程序，随时侦测现场异常情况。
3. 触摸屏画面和按钮内容等均支持用户自定义设置，通过后台配置屏幕数据图标，数据格式，单位，通信协议等。
4.开机自检报告：传感器故障，通信故障，网络故障等。
5.曲线图，表格导出功能（SD卡）。
6.可选配GPS定位功能，通过地图模式，查看采集器的当前设备位置及数据。
7.支持多种第三方协议，并自建知识库，只要录入过的协议均会进行记录和按分类存储，支持无限调用。
8.支持模型库建立，客户可以建立自己的传感器、控制器模型库，使用的时候可以直接勾选进入安卓采集器进行配置，操作简单明了。
9.接口丰富。支持485串口、USB接口、音频接口、开关量检测端口等，可接入多台485传感器监测数据，可接入摄像头查看视频，可接入音频和开关量状态检测。
10.可拓展多路模拟量输入模块、多路继电器输出模块、多路开关量采集模块、液晶屏、LED显示屏等等，自定义设置整套系统的输入输出显示等。
11.支持对接多种网络通信协议，可选择完整的MQTT或TCP、modbus，环保协议对接客户平台。
12.支持自定义逻辑配置，用户可以建立传感器和控制器的编
辑关联，实现自动控制等功能。
13.客户后台管理：客户账号下的所有采集器的管理、更新、故障查询、操作记录。
三、产品配置
1.触摸屏的屏幕为5寸，后期可拓展7寸、10.1寸，也可不带触摸功能（无按键）。
2.3路485通信接口。
3.1路USB接口。
4.1路音频接口。
5.5路无源开关量检测端口。
6、可选GPS定位。
7、4G cart-1通信。
8、支持高速WIFI通信。
9、带SD卡存储。
10、外接12-30V直流电源供电。
11、可拓展网口通信。
12、可外接继电器模块、模拟量转485,模拟量输出模块，液晶或者LED屏显示器、摄像头等。
四、规格参数
硬件接口 | 3路RS485接口，5路开关量输入，1路USB接口，1路音频接口，GPS定位*，5寸显示屏* |
传输方式 | 支持GPRS、4G、WiFi、有线以太网数据传输 |
传输间隔 | 可设置（默认1分钟） |
采集间隔 | 可设置（默认1分钟） |
传感器类型 | 水位计、流量计、水质传感器、气象传感器等 |
流量计算方式 | 流速水位换算流量、闸位水位换算流量、固定堰槽换算流量 |
存储容量 | 内置16M FLASH和1G TF存储卡，最大可支持256G TF卡，一分钟存储一条数据，可以存储不少于1年 |
供电电压 | 12-24V |
待机电流 | ＜100mA 12VDC |
工作电流 | ＜300mA 12VDC(不含传感器) |
数据导出方式 | USB本地导出或远程平台导出 |
数据补发 | 设备没有信号或掉线可以缓存补发至少3个月的数据 |
中心站 | 同时向多个中心站和端口发送数据，默认支持4个中心站，每个中心站支持不少于3个端口 |
尺寸 | 138X92.8X28.5mm |
工作温度 | -30-65℃ |
扩展功能 | 可外接继电器模块、模拟量转485,模拟量输出模块，液晶或者LED屏显示器、摄像头等。 |
五、应用领域
可用于农业大棚自动控制系统、环境气象数据采集、水利信息化数据采集控制终端、环保产品数据上报、工业自动控制流程、各种数据采集控制显示终端。
