一、产品概述

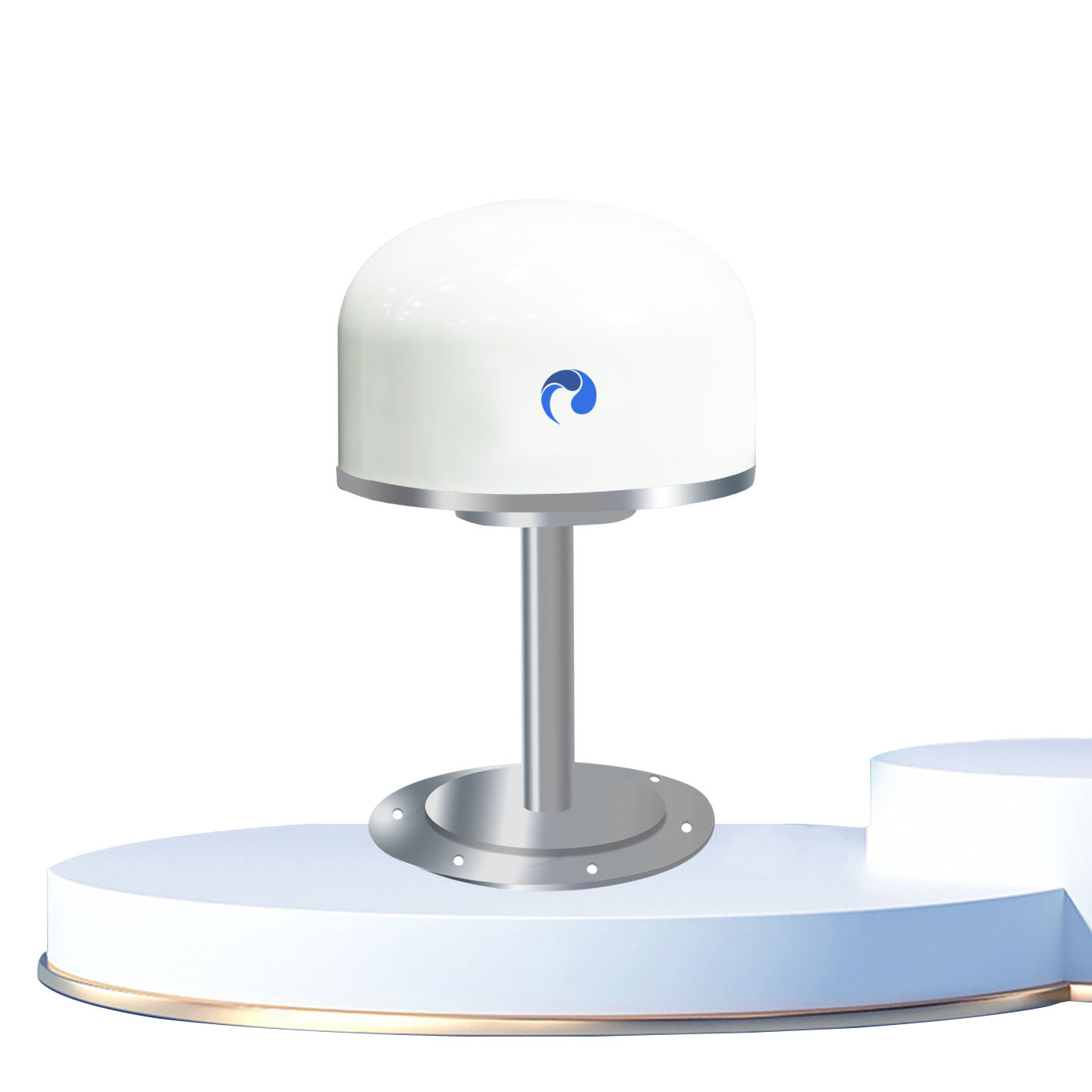

HQ-GN100 GNSS接收机采用高精度多模多频板卡,根据不同的需求配置不同的北斗/GNSS 板卡,数据通信方式采用手机网络或有线网络方式,可以作为高精度变形监测基准站或监测站使用。
二、监测原理
GNSS自动化监测方式对坝体表面位移进行实时自动化监测,其工作原理为:各GNSS监测点与参考点接收机实时接收GPS信号,并通过数据通讯网络实时发送到控制中心,控制中心服务器GNSS数据处理软件实时差分解算出各监测点三维坐标,数据分析软件获取各监测点实时三维坐标,并与初始坐标进行对比而获得该监测点变化量,同时分析软件根据事先设定的预警值而进行报警。
注:GNSS表面位移点均可以和当地的坐标系进行联测,所有监测点的坐标均可以转换为当地坐标。
三、产品性能特点
1、采用四星(GPS、GLONASS、BDS、Galileo)双频(L1、L2)GNSS模块,可单系统定位或多系统组合定位,也可联合RTK定位;
2、高度灵活的分体式设计,适用于变形监测、网络参考站、驾考系统、机械控制等系统;
3、使用AutoBase技术,开机即可快速实现参考站的配置;
4、预留以太网、GSM/GPRS通讯;
5、支持GPS信号和L2C现代化改造后的GPS信号;
6、支持PJK平面坐标输出,无需第三方软件做投影转换;
7、支持自动差分,差分格式支持RTCM2.X、RTCM3.X以及CMR
8、内部储存32G,可设置自动记录原始数据。
四、主要技术指标
型号 | HQ-GN100 |
系统 | 北斗, Galileo, GLONASS, GPS |
信号 | L2OF, L2C, E1B/C, B2I, E5b, L1C/A, L1OF, B1I |
设备配置 | 支持蓝牙连接并配置设备 |
单点定位精度 | <1.5m |
RTK 定位精度 | 水平:±(10 +1×10-6×D)mm(GPS)±(10 +0.5×10-6×D)mm(GPS+BDS+GLONASS+Galileo) 垂直:±(20 +1×10-6×D)mm(GPS)±(20 +0.5×10-6×D)mm(GPS+BDS+GLONASS+Galileo) |
静态定位精度 | 水平不高于±1.5mm+0.5ppm RMS; 高程不高于±2.5mm+0.5ppm RMS |
初始化时间 | 10s |
初始化可靠性 | 大于99.9% |
首次定位时间 | 冷启动<50s 温启动<30s 热启动<15s |
失锁重捕 | <2s |
差分数据格式 | RTCM3 |
数据更新率 | 1Hz、2Hz、5Hz |
数据格式 | NMEA-0183/CMR/RTCM2.X/ RTCM3.X |
通讯协议 | RS232、TCP/IP通讯协议、支持2、3、4、5G移动通信网络;LORA混合组网通信 |
内部存储 | 内置100MB存储器(可扩展); 支持不低于32G的内部存储 |
尺寸 | 直径25cm;高度18cm |
重量 | 3kg |
内置电池 | 锂电池,12V,60AH,配备专用电池充电插座,支持电池快充功能; |
续航时间 | 连续阴雨天两周可以正常工作 |
工作温度 | -20℃~+70℃;支持设备温度回传 |
湿度 | 全密封,防冷凝 |
防尘防水 | IP68级标准 |
功耗 | 1.5W |
工艺 | 一体化封装(内置:4G通信、高精度天线、高精度板卡、锂电池太阳能供电系统) |
五、应用领域
GNSS接收机针对变动、位移的监测,适用于地质灾害监测、矿区沉降观测、水库大坝安全监测、高速边坡塌方监测、铁路地基变形监测、基坑塌方下沉监测桥梁主体沉降观测、隧道主体沉降观测、边坡斜坡位移监测。
